产品介绍
概述

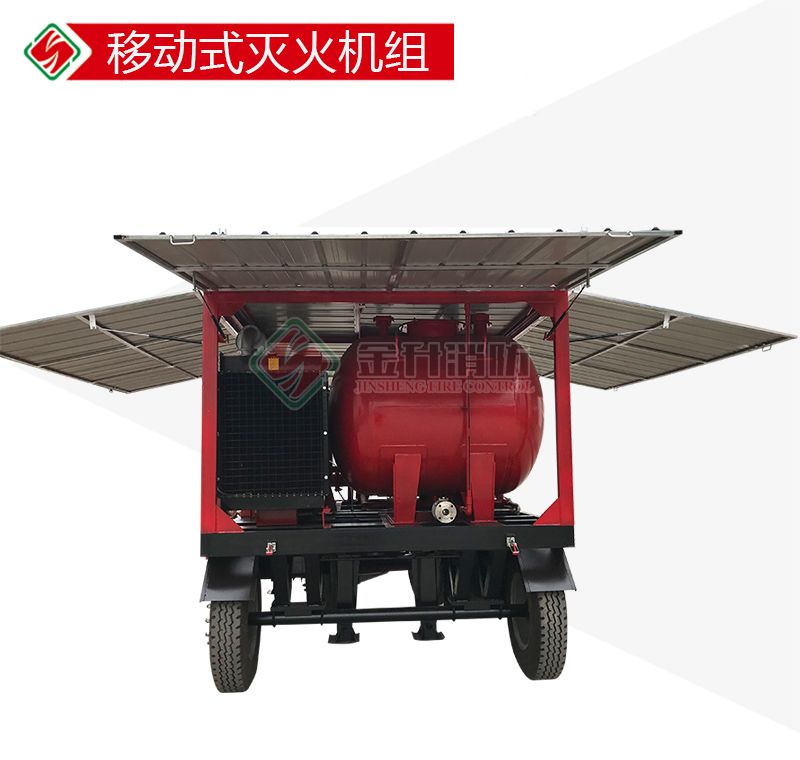

XBC10/80-PHP80（3%）型移动灭火机组主要有柴油机、消防水泵、泡沫泵、比例混合器、常压泡沫液储罐、车架、转盘、轮胎、油箱、控制柜、阀门及管道组成。机组采用柴油机为动力，可在没有电源的情况下提供消防压力水及泡沫混合液。消防水泵采用自吸泵，取水方便。机组采用移动式，使用灵活。
主要技术特性
1、性能描述
移动灭火机组有供水系统、供液系统、常压泡沫液储罐、控制系统、公共系统等组成。装置所有动力采用柴油机驱动。
1.1常压泡沫液罐
泡沫液罐材质为SS304，罐壁厚度不小于6mm，储罐为封头形式，容积为2m³。
1.2供水系统
供水系统采用柴油机消防泵组，柴油机选用东风康明斯品牌，泵头选用自吸型水泵，自吸深度不低于6m，可随时取水。供水系统可提供扬程100m，流量80L/s的消防压力水。
1.3供液系统
供液系统选用柴油机驱动型平衡式比例混合装置，可提供混合液流量为80L/s，混合比为3%的泡沫混合液。
1.4控制系统
控制柜可控制柴油机供水系统和柴油机驱动平衡式泡沫系统。
确认着火后，可手动开启供水系统中的柴油机泵组和供液系统中的柴油机泵组。
柴油机启动方式为按钮一键启动。
1.5驱动装置
柴油机选用国内知名品牌东风康明斯股份有限公司产品，柴油机的起动方式由蓄电池供电，电起动。
1.6供油系统
设备安装一台200L的公共油箱，可供设备连续运转1h。
结构说明
移动灭火机组主要有供水系统、供液系统、控制系统、公共系统组成。
1、移动灭火机组流程图
2、供水系统
选用柴油机消防泵组作为设备的供水系统，主要有柴油机、冷却水箱、消防水泵、启动系统及排气系统等组成。
2.1柴油机
其使用、维护等见"C系列发动机操作与保养手册"。
2.2消防水泵
消防水泵选用单级自吸式离心泵，可在水源低于消防水泵进口时自动吸水。最低吸水深度6m。
2.3柴油机电起动系统
由蓄电池组、起动电机、启动继电器、交流发动机、电子调速器等组成。
3、供液系统
选用柴油机驱动型平衡式比例混合装置作为机组的供液系统，主要有泡沫液泵、驱动柴油机、平衡阀、比例混合器、双针压力表、常压泡沫液储罐、阀门管道等组成。
3.1泡沫液泵
选用高性能齿轮泵（容积泵）作为泡沫液泵，能更好地满足各种泡沫液的使用要求，转速较低，扬程高。
3.2平衡阀及比例混合器
平衡阀及比例混合器是PHP系统中重的要部件，其阀体为不锈钢，不锈钢阀芯，高强度、高弹性纤维橡胶膜片。它能够通过压力水和泡沫液供给的压力反馈自动调节阀门开关程度，达到一个动态平衡，使得适量的泡沫液和压力水进入到比例混合器，形成泡沫混合液。
3.3柴油机
其使用、维护等见"B系列发动机操作与保养手册"。
4、控制系统
机组选用一台控制柜控制两台柴油机的控制方式，可直接按钮启动任何一台柴油机。
5、公共系统
公共系统主要有车架、转向装置、油箱、电瓶、托架、轮胎、防雨罩板、支撑架、车轴等组成。
5.1油箱
油箱容积为200L，可保证设备连续运转1h。
5.2电瓶
选用2块150Ah（12V）的免维护电瓶为柴油机消防泵组中的柴油机供电，选用2块100Ah（12V）的免维护电瓶为驱动泡沫液泵的柴油机供电。
5.3防雨罩板
防雨罩板采用可展开式，设备使用时可四面打开。保证设备使用时的空气流转，防止机组内温度过高。
5.4轮胎
转向轮轮胎选用7.50-20型钢丝轮胎，固定轮轮胎选用9.00-20型钢丝轮胎。
5.5支撑架
设备安装四个支撑架，可在设备存放时使用，对轮胎起防护作用。
机组的使用
1、机组使用前的准备工作
⑴检查柴油机各部分是否正常，各附件连接是否可靠，并排除不正常现象。
⑵检查电起动系统电路接线是否正常，蓄电池是否充足。
⑶向油底壳内加注机油至规定油面位置。向喷油泵、调速器内加注机油至规定油平面。
⑷向冷却水箱内加满防冻液。
⑸向燃油箱内加满经过沉淀过滤的燃油。
⑹用手压燃油泵压油使燃油系统充满燃油并排除空气。
⑺在水泵轴承体内，注入润滑油。
⑻常压泡沫液储罐内是否有泡沫原液（泡沫原液混合比为3%）。
⑼在消防水泵的泵体内加注清水，水位和消防泵进口平齐即可。
⑽消防水泵进口和吸水管连接，吸水管底部选装底阀。
2、机组的使用方法
机组在使用时应打开防雨罩板，先启动供水系统，当供水达到要求时再开启供液系统。供液系统不可过早开启。
2.1供水系统的使用
⑴将控制柜面板上消防水泵的"停机/上电"旋钮旋转至上电。
⑵将控制柜面板上消防水泵的"怠速/高速"旋钮旋转至怠速。
⑶按下消防泵的启动按钮，使柴油机启动。如果在5s内未能启
动，应立即释放按钮，通过2min后再做第二次启动。如果连续三次不能启动时，应停止启动，找出原因排除故障后再启动。
⑷柴油机启动后，为怠速运转，将控制面板上的"怠速/高速"旋钮旋转至高速，柴油机即可达到额定转速。
⑸观察控制面板上柴油机的水温及油压，正常运行时，柴油机
水温应保持在80℃～95℃之间。正常运行时，机油压力应在0.20Mpa～0.8Mpa之间。
⑹消防水泵在启动之前检查水泵壳体内的水量，泵壳内没水
的情况下不得启动。
⑺水泵的换油时间，第一次在工作80h后换油，以后每工作2400h或每次检查水泵时换油。
⑻叶轮与密封环间的间隙磨损过大时，应更换叶轮或密封环。定期检查弹性联轴器。
⑼运转过程中，如发现不正常声音时，应立即停车检查原因。
2.2供液系统的使用
⑴打开泡沫液泵进口球阀，检查管道阀门是否在工作状态。
⑵开启柴油机，柴油机的启动方法可参考供水系统柴油机的启动方法。
⑶泡沫液泵启动完成后，观察泡沫泵出口压力表，压力显示在0.6MPa以上时，表明设备泡沫泵启动正常。
⑷泡沫原液和压力水经过比例混合器自动混合，即可向外输送泡沫混合液。
3、机组的停止
⑴先停供液系统中的柴油机，停机方法：先将将控制面板上的速度控制旋钮旋转至怠速，等怠速稳定后再将控制面板的上电旋钮旋转至停机，即可停止柴油机。
⑵柴油机停止后关闭泡沫液泵进口球阀及泡沫液回流阀，打开冲洗阀，对管道进行冲洗，冲洗完成后关闭冲洗阀。
⑶停止供水系统的柴油机，停机方法可参考供液系统柴油机停机方法。
⑷如在冬季，停机后应排空管道及水泵残留的水，防止设备冻裂。
设备的维护保养
1、每季度应对泡沫装置上的压力表、阀门、管道及附件进行外观检查，应完好无损。
2、各主要阀门应定期（每月不少于一次）做启闭检测，防止胶着、自锁。
3、每次使用完后，须用淡水将管道内冲洗干净，需要时表面要进行补漆防腐处理。
4、利用管道上的冲洗口，可对泡沫液管道进行清洗。
5、每次装置使用后，关闭泡沫液泵进口球阀及回流球阀，用清水通过冲洗口冲洗管路，防止锈蚀。
6、根据灌装的泡沫液供应商质保要求，应定期对罐内储存的泡沫液进行抽样检验。
7、定期更换过期泡沫液，彻底冲洗泡沫液储罐及管道附件，重新添加新液。
8、泡沫罐应避免阳光照射，并储存在温度变化较小的场所。
9、定期检查轮胎气压，对于气压过低的轮胎要及时补充。
10、定期检查电瓶，电瓶电压过低应及时充电。
11、柴油机的日常维护与保养按照"B系列发动机操作与保养手册及C系列发动机操作与保养手册"进行。
供液系统各部分阀门状态一览表
序号 | 名 称 | 用 途 | 状 态 | |
伺应状态 | 工作状态 | |||
1 | 进液球阀 | 控制泡沫液的供给 | 常闭 | 手动开启 |
2 | 回流阀 | 控制泡沫液的回流 | 常开 | 冲洗时关闭 |
3 | 过滤器 | 过滤泡沫液杂质 | ||
4 | 比例混合器 | 混制泡沫混合液 | ||
5 | 安全阀 | 保持和防止系统装置超压 | 不动作 | 超压时动作 |
6 | 平衡阀 | 调节进入比例混合器的泡沫液量保证精确混合比 | 常闭 | 自动调节 |
7 | 冲洗阀 | 控制对系统冲洗 | 常闭 | 作业完毕冲洗时打开 |
8 | 冲洗出口阀 | 清洗出水口 | 常闭 | 作业完毕冲洗时打开 |
9 | 放水阀 | 放空管道内残余水 | 常闭 | 冲洗完成时打开 |
10 | 球阀 | 间隔阀 | 常开 | 常开 |
11 | 单向阀2 | 防止消防压力水倒流到设备内 | 浮动 | 自动止回 |
12 | 单向阀1 | 防止常压泡沫液储罐内泡沫液倒流到设备内 | 浮动 | 自动止回 |
注：部件的的编号参考机组流程图。
