产品介绍
产品简介：
SPL系列水喷淋／喷雾消防冷却装置是依据国家相关标准而设计的为储罐、塔器配套的消防冷却装置。喷雾时可使被保护罐（塔）体笼罩在400～600mm的水雾之中，达到迅速冷却、窒息灭火，操作安全简便。装置采用分段制造和热浸镀锌防腐处理，使用寿命15～20年。
适用范围：
适用于石油化工行业闪点高于60℃的液体火灾及甲、乙、丙类液体和易燃气体储存装置的防护冷却。
执行国家标准
1. GB50084—2001 自动喷水灭火系统设计规范
2. GB50160—1992 石油化工企业设计防火规范（1999年版）
3. GB50219—1995 水喷雾灭火系统设计规范
4. GB50316—2000 工业金属管道设计规范
5. GB/T 13912—2002 金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法
6. GB50235—1997 工业金属管道工程施工及验收规范
7. GB50236—1998 现场设备、工业管道焊接工程施工及验收规范
设计压力：
喷头处额定工作压力：水幕喷头0.15MPa～0.25MPa，水雾喷头0.35MPa（可按用户要求确定）。

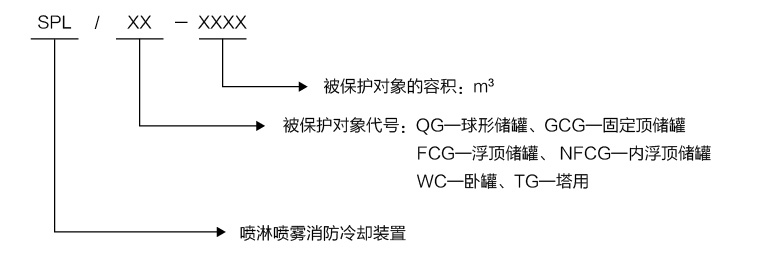

型号示例：
技术参数：
见各类储罐基本参数表。
产品简图：
见各类储罐喷淋喷雾消防冷却装置示意图。
订货须知：
本装置可根据被保护物体的不同直径、形状、喷淋强度的要求进行设计，订货时请提供相关图纸及数据。
喷头距罐壁600～700mm，可选用喷淋、喷雾、水幕喷头，也可选用淋雾结合型喷头。
SPL系列水喷淋/喷雾消防冷却装置
球形储罐喷淋喷雾消防冷却装置示意图
说明：
1.装置系统用水雾喷头型号为SPTW，（流量为8～40L/min，喷洒角90°）；
2.喷头额定工作压力0.35MPa、供水强度9～11L/min•㎡，供水流速2～3m/s；
3.供水阀前应设置过滤器，滤网孔径4.0～4.7目/㎝2；
4.管道之间采用平焊板式法兰连接；
5.用户可根据实际情况确定喷头参数、供水强度、供水路数及环管层数，我厂可另行设计。
SPL系列水喷淋/喷雾消防冷却装置

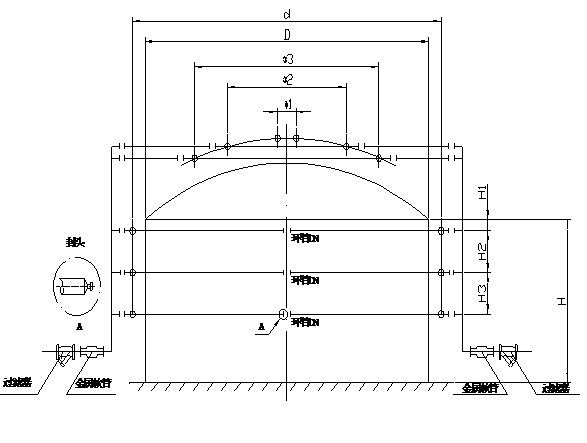

◆固定顶储罐水喷淋／喷雾消防冷却装置示意图
说明：
1、装置系统用水幕喷头型号为SPTM-Ⅱ（流量为6¬—100L/min、喷洒角为120°、140°、160°）；
2、喷头工作压力为0.15MPa、供水强度2.5L/min•ｍ 、供水流速2—3m/S;
3、供水阀前应设置过滤器、滤网孔径为4.0—4.7目/cm ；
4、管道之间采用平焊板式法兰连接；
5、用户可根据实际情况确定喷头参数、供水强度、供水路数和层数，我方可另行设计。
SPL系列水喷淋/喷雾消防冷却装置

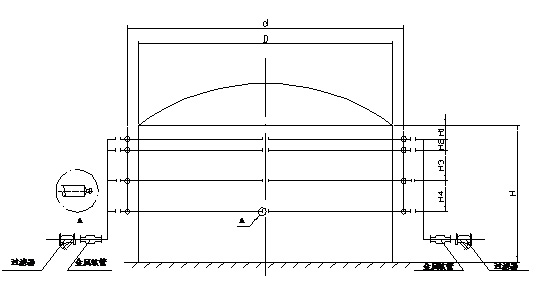

◆浮顶、内浮顶储罐喷淋喷雾消防冷却装置示意图
说明：
1、装置系统用水幕喷头型号为SPTM-Ⅱ（流量为6¬—100L/min、喷洒角为120°、140°、160°）；
2、喷头工作压力为0.15MPa。
3、喷淋供水强度2.0L/min•ｍ 、供水流速2—3m/S;
4、供水阀前应设置过滤器、滤网孔径为4.0—4.7目/cm ；
5、管道之间采用平焊板式法兰连接；
6、用户可根据实际情况确定喷头参数、供水强度、供水路数和层数。
