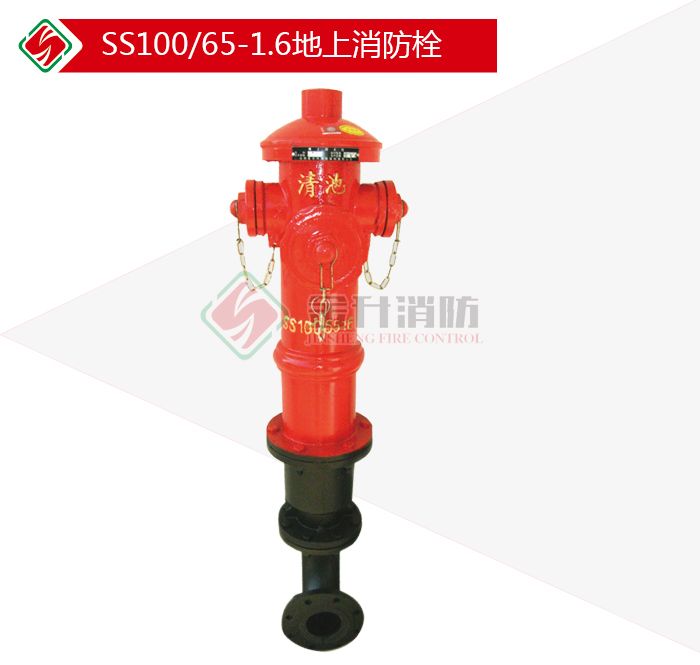

产品介绍
1. 产品简介
1.1 地上消火栓是一种与供水管路连接，由阀、出水口和栓体等组成，且阀、出水口以及部分壳体露出地面的消防供水（或泡沫混合液）装置。主要组成部分有：本体、阀体、弯管、自动排水装置、导杆、阀杆、阀瓣、接口等。
1.2 产品执行标准：GB 4452-2011《室外消火栓》
2. 产品分类
地上消火栓按其用途分为普通型和特殊型, 特殊型又分为泡沫型、防撞型、调压型、减压稳压型等。而不论普通型还是特殊型名称统一称为“地上消火栓”。
3. 型号编制
依据GB4452-2011规定，地上消火栓型号编制方法如下所示。
示例1: 公称通径为150mm、公称压力为1.6MPa、吸水管连接口为150mm、水带连接口为80 mm的防撞型地上消火栓可表示为:SSF150/80-1.6 地上消火栓。

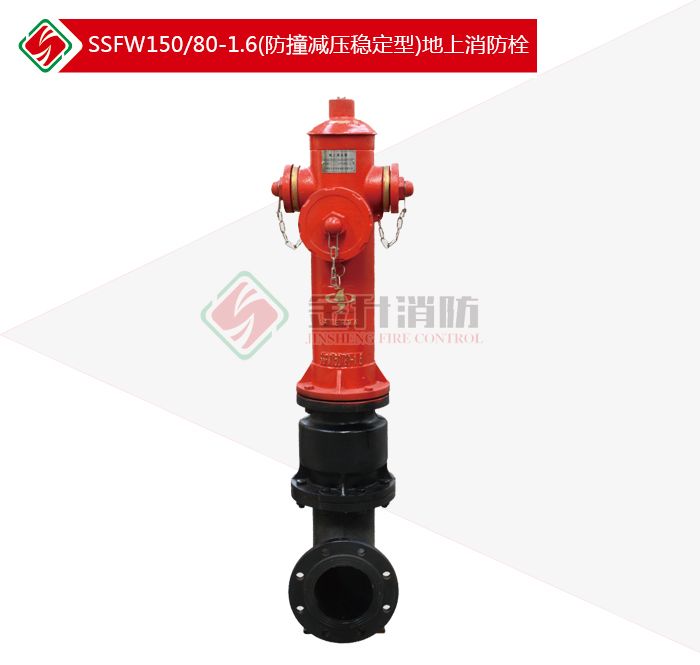

示例2: 公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65 mm的防撞减压稳压型地上消火栓可表示为:SSFW100/65-1.6 地上消火栓。
示例3: 公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65 mm的地上泡沫消火栓可表示为:SSP100/65-1.6 地上消火栓。
4. 使用选型
依据01S201《室外消火栓安装》图集规定，用户可按实际需要选择消火栓的安装方式：干管安装方式或支管安装方式。
5. 地上消火栓相关技术参数
5.1 地上消火栓相关数据列表
消火栓类型 | 100mm | 150mm | ||||
公称压力（MPa） | 1.6 | 1.6 | ||||

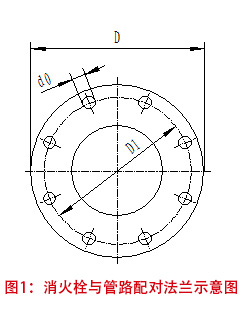

配对法兰尺寸(mm) | D | D1 | d0 | D | D1 | d0 |
220 | 180 | 18 | 285 | 240 | 22 | |
水带连接口规格型号 | KWS65 | KWS80(或KWS65) | ||||
吸水管连接口规格(mm) | 100 | 150 | ||||
吸水管连接口螺纹(mm) | M125×6 | M170×6 | ||||
本体高度Hb(mm) | 650 | 760 | ||||
法兰弯管Hw(mm) | 320 | 390 | ||||
法兰接管Hj(mm) | 高度由使用方确定 | 高度由使用方确定 | ||||
干管安装总高H(mm) | 920+Hj | 1030+Hj | ||||
支管安装总高H(mm) | 1240+Hj | 1420+Hj | ||||

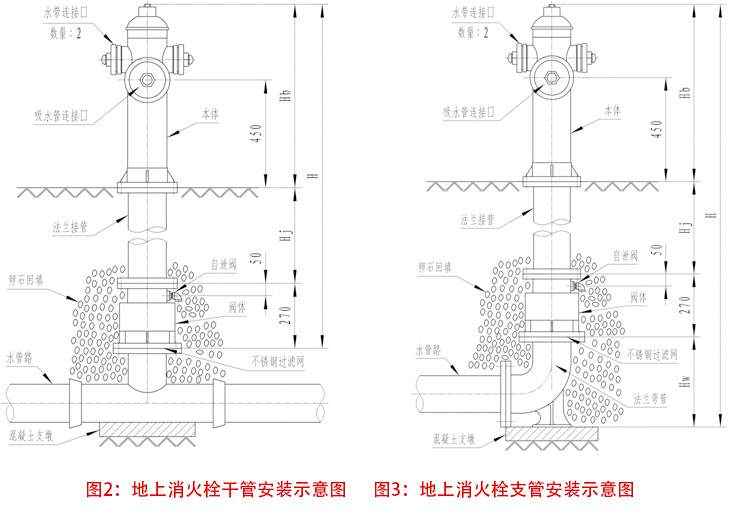

5.2 相关附图：
